带反馈信号电磁阀安装方法

上海台鸣带反馈信号电磁阀是基于阀本身集成了信号反馈器,根据反馈信号可以随时判断出电磁阀是否处于正常工作状态,由PLC系统自动化控制,在电磁阀的打开和关闭都会反馈给PLC系统一个电源信号,监测出电磁阀的运行工作状态,进而可判断出电磁阀的即时状态,上海台鸣品牌的反馈信号电磁阀长期运用在远程的自动化控制上,深受用户的信赖和好评。
带反馈信号电磁阀适用于中性纯净气体或液体,尤其是空气、水、热水、煤气天燃气、柴油等管路的控制系统;广泛应用于航天、船舶重工、石化、电力、化学、轻工、机械、科研、工业窑炉、干燥设备、给排水、消防、清洗设备、喷泉、管道介质自动化控制等领域。
带信号反馈电磁阀技术规格:
控制方式:常开、常闭、自保持式
电源电压: DC12~220V;AC24~380V
阀体材质:黄铜、四氟乙烯、铸钢、不锈钢
适用介质:水、气、油、腐蚀流体等
压力范围:0~50MPa
温度范围:(-200、-50)~(+100、+200、+250)℃
介质粘度:小于50C St(大于时需定制)
防护性能:防尘、防水、防爆。根据工况选择
接线方式:接线座式;引线式;插头式
连接方式:法兰、焊接、内螺纹(外螺纹和特殊接口可定做或加转头)
带信号反馈电磁阀防爆性能参数:
防爆标志:ExdⅡCT4 ExdⅡCT5 ExdⅡCT6
制造标准:GB3836.1-2000 GB3836.2-2000
出线接口:内螺纹 M20X1.5
环境温度:-40~+60℃
电源电压:AC220V、DC24V、DC12V( 其它可做特殊订货 )
使用场合:通用要求防爆环境,周围环境种类分为I类和IIA、IIB、IIC 类天然气、煤气、液化气等气体或其它流体。

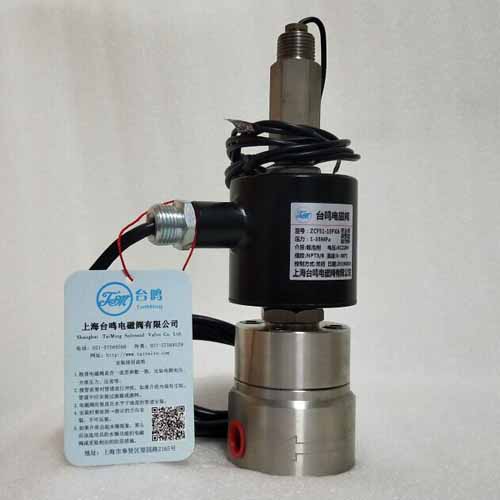

信号电磁阀图片反馈信号电磁阀图片
带反馈电磁阀工作原理:
常闭型:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。
常开型:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。

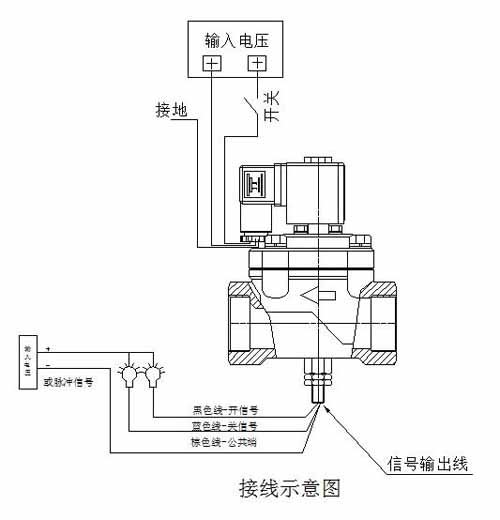

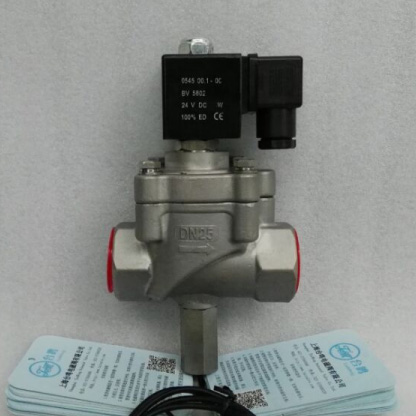

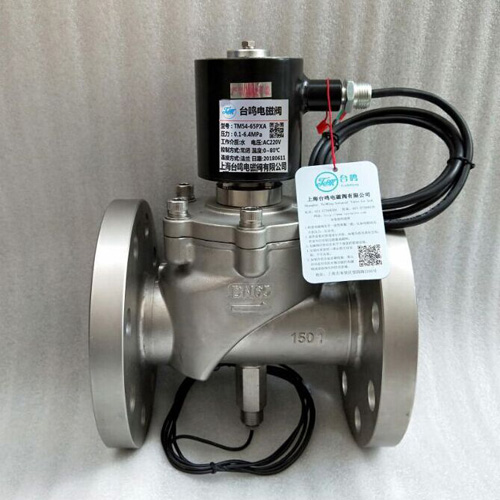

信号反馈器:当阀打开时,信号公共线和开信号线接通;当阀关闭时,信号公共线和关信号线接通。带信号反馈的电磁阀图片带信号反馈电磁阀图片
带信号反馈电磁阀选型规范:
1. 电磁阀选用主要控制参数为通径、设计公称压力、介质允许温度范围、接口尺寸等。
2. 电磁阀是用电磁铁推动阀门的开启与关闭,通常用于口径在DN15至DN300的两位式控制中,尤其多用于接通、切断或转换气路、液路等。
带信号反馈电磁阀安装须知:
1、特别注意:安装前管道必须清洁及吹扫干净,以免杂质堵塞阀口及破坏密封面,如有微小杂质和灰尘在阀前须安装过滤器(过滤网≥80目/cm2)。
2、安装时注意阀体上的箭头应与管道流体流向一致,线圈竖直向上水平安装。
3、安装前要检查压力、温度、电压是否与电磁阀铭牌及实际参数一致。
4、电磁阀的进口压力必须大于出口压力,反之电磁阀会出现常开状态,此时应安装止回阀。
5、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,还需安装旁路装置。

相关产品:带信号反馈电磁阀  带信号反馈功能电磁阀
