二位三通排气电磁阀
阀门材质:不锈钢304/316、铸钢、PVC、PP、聚四氟乙烯
型号规格:DN1~DN200
适用压力:0~0.1MPa/0.6MPa/1.6MPa/5MPa~50MPa
适用介质:水、气、油、蒸汽、制冷剂、腐蚀性流体
介质温度:-196℃、-50℃、0-80℃、+150℃、+300℃
防护性能:IP54、IP65、IP67
防爆标志:ExdⅡCT5、ExdⅡCT6
电源电压:DC12~220V AC24~380V
连接方式:内螺纹、外螺纹、法兰、焊接
控制方式:
一进二出(TM2/31)、二进一出(TM2/32),
一进一出 (TM2/3常闭式、TM2/3K常开式)

二位三通电磁阀应用范围:
二位三通排气电磁阀系列广泛应用于航天、船舶重工、石化、电力、化学、轻工、机械、科研、干燥设备、锅炉、给排水、空调、消防、清洗设备、管道介质自动化控制等领域。
二位三通电磁阀产品特点:
二位三通排空电磁阀分为单线圈控制和双线圈控制、性能稳定;精制线圈、不易烧毁;适应大小口径和高压力的管道中。

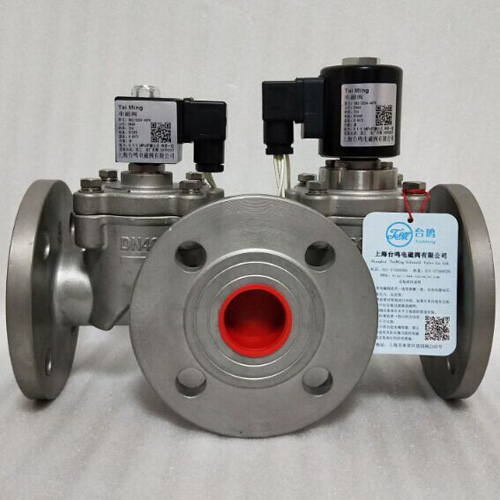

二位三通排气电磁阀二位三通排空电磁阀

二位三通电磁阀工作原理:

二位三通电磁阀的二位指阀芯有两个位置,三通就是三个口,一个进气口(1口),一个工作口(2口),一个排气口(3口),两位三通电磁阀是两个位置三个通气口,其中一个为进气口(2),另两个为出气口(1/3),当电磁阀得电时,2和1通,失电时2和3通,可分为常开式和常闭式。

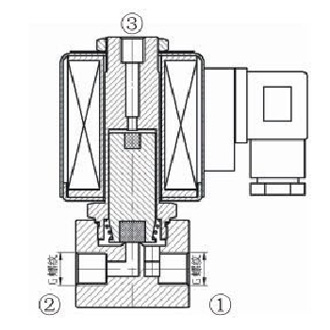

一进一出排气:
常闭式(TM2/3)--当电磁阀线圈通电时,接口2通向接口1,接口3关闭;
               当电磁阀线圈断电时,接口2关闭,接口1通向接口3;
常开式(TM2/3K)--当电磁阀线圈断电时,接口3通向接口1,接口2关闭;
                当电磁阀线圈通电时,接口3关闭,接口1通向接口2;

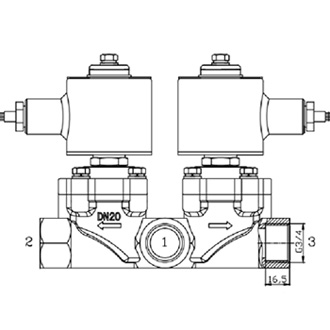

一进二出换向:(TM2/31)
当电磁阀线圈通电时,出介质端(2)第一路打开,第二路(3)关闭;
当电磁阀线圈断电时,出介质端第一路(2)关闭,第二路(3)打开;
二进一出换向:(TM2/32)
当电磁阀线圈通电时,进介质端第一路(2)打开,第二路(3)关闭;
当电磁阀线圈断电时,进介质端第一路(2)关闭,第二路(3)打开。
