卫生级不锈钢电磁阀
公称通径:DN15-50
原理结构:分步直动式
阀体材质:SS304、SS316
密封材料:NBR、FKM、PTFE、
适用流体:气体、液体应用于食品以及药品行业
电源电压:AC220V、DC24V其他电压可以定做
控制方式:常闭型、常开型
适用温度:0-80℃、0-130℃
工作压力:0-1.0MPa
流体粘度:≤22mm2/S(50mm2/S以下可特制)
连接方式:卡箍快装
安装方式:水平,线圈向上

卫生级卡箍电磁阀指的是用于食品等行业中的,对卫生等级要求很高的场所使用的电磁阀门管件, 其所使用的阀体材质为卫生级304不锈钢以及卫生级316不锈钢,卫生级不锈钢电磁阀密封材质主要采用硅橡胶和聚四氟乙烯,常用于食品用途及其相关设备及管道的配置。
卫生级电磁阀技术参数:

型号 TM08-15P TM08-20P TM08-25P TM08-32P TM08-40P TM08-50P
卡盘直径 34 50.5 50.5 50.5 65 77.5
通径mm 15 20 25 32 40 50
工作方式 直动式
CV值 4.8 7.6 12 24 29 48
介质温度 -5~80℃、0-130℃
工作压力 0-1.0MPa
额定电压 DC24V、AC220V;其它电压可定制

卫生级电磁阀规格尺寸:

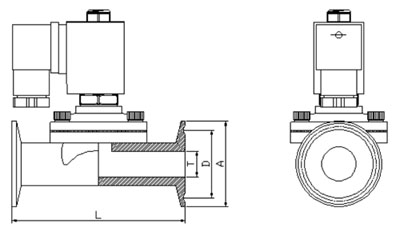

卫生级电磁阀尺寸图

规格口径 外径尺寸 内径尺寸(T) 卡盘尺寸(A) 长度(L) 高度 宽度
DN15 19 15 34或50.5 95 125 50
DN20 25 20 50.5 100 128 60
DN25 32 25 50.5 140 138 70
DN32 38 32 50.5 158 155 100
DN40 50 40 64 160 175 105
DN50 60 50 77.5 195 180 130
卫生级卡箍电磁阀注意事项:
1、电磁阀安装时线圈向上,管线保持水平安装。
2、电磁阀的铭牌参数应与使用要求相符,电磁阀标有方向为介质流向,附有箭头标注。
3、电磁阀使用介质应保持清洁,必要时在进口处安装过滤装置(滤网≥80目)。
4、在易燃易爆性危险场所请使用-----防爆卫生级电磁阀。
