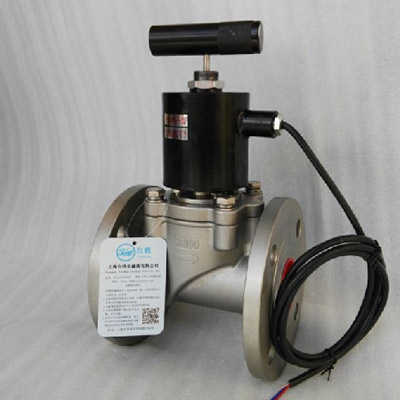

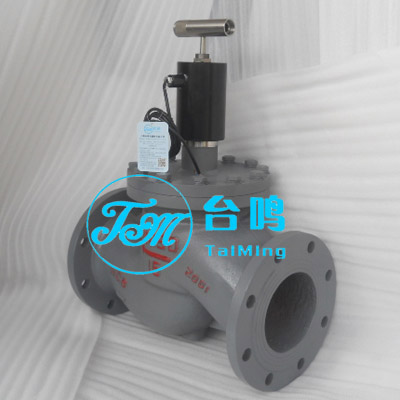

常闭型燃气紧急切断阀

通径范围:DN10~DN800mm
控制方式:常开、常闭
电源电压:DC12~110V;AC24~220V
阀体材质:铸钢、不锈钢
适用介质:燃气、油、二氧化碳等
压力范围:0~0.1MPa、1.6MPa、2.5MPa、4.0MPa
温度范围:-50+80℃、0+80℃、0-150℃
介质粘度:小于50CSt(大于时需定制)
防护性能:防尘、防爆、防水
防爆等级:ExdIICT5、ExdIICT6
接线方式:接线座式;引线式
连接方式:法兰、焊接、内螺纹

上海台鸣燃气紧急切断阀产品具有良好的技术性能,低负荷损失和高可靠性;适用于煤气、天燃气及液化石油气等可燃气体,燃气紧急切断阀广泛应用于供气管网系统,燃气热能工厂车间,燃气锅炉房及住宅居所的安全设施。
燃气紧急切断电磁阀产品特点:
常闭型燃气紧急切断阀是新型的燃气管道工程的安全配套装置,阀关闭后在通电或断电都不会自动开启,需手动拉开,保持打开状态,节能、安全;不锈钢阀芯,性能稳定;瞬间通电、快速切断;零泄漏,外观精美;活塞结构;性能稳定;精制线圈,不易烧毁;适应在易爆危险场所使用。
燃气紧急切断电磁阀主要应用以下场合:
1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
2、与可燃气体泄漏监测仪器联接;当仪器检测到可燃气体泄漏时,自动快速关闭主供气阀门,切断燃气的供给,及时制止事故的发生。
3、与热力设备的极限温度(压力)安全控制器联接;当设备内检测点的温度或压力超过设定的极限数值,自动快速关闭供气阀门,停止燃料的供给。
4、与高层建筑的中央消防报警系统联接;当大夏发生火警时,自动切断大厦内的燃气供应。
5、在城市或工厂的燃气供应管网内设备燃气紧急切断阀,可在中央控制室内集中控制,远距离遥控紧急关闭事故现场的管线供气。
6、当工作人员处理完事故,需人工重新开启阀门,才能恢复供气。
注:可根据使用要求提供断电关闭的常闭型紧急切断阀和通电关闭的常开型紧急切断阀。
燃气紧急切断电磁阀应用范围:
工业炉窑、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、消防报警系统等城市或工厂易燃易爆介质切断;当发现事故隐患时快速切断,及时制止事故发生。

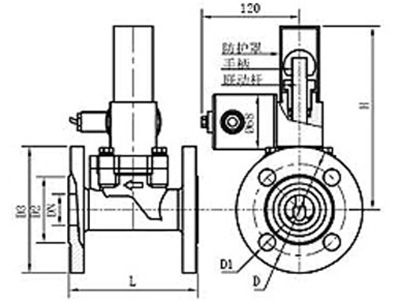

燃气紧急切断阀外型尺寸:

防爆型燃气电磁阀图片

公称
通径

内螺纹

法兰(单位mm)

G螺纹

L

H

重量KG

L

H

D

K

N-D

重量KG

DN15

G1/2

70

185

2.8

100

175

φ95

φ65

4-φ14

4

DN20

G3/4

85

195

3

110

180

φ105

φ75

4-φ14

4.5

DN25

G1

95

205

3.3

125

190

φ115

φ85

4-φ14

5.5

DN32

G1-1/4

115

215

4

140

195

φ135

φ100

4-φ18

6.8

DN40

G1-1/2

130

225

4.8

150

205

φ145

φ110

4-φ18

7.7

DN50

G2

145

240

5

165

215

φ160

φ125

4-φ18

9.6

DN65









200

275

φ180

φ145

4-φ18

16.6

DN80









240

290

φ190

φ160

8-φ18

21.8

DN100









280

330

φ215

φ180

8-φ18

31.8

DN125









355

330

φ245

φ210

8-φ18

41.8

DN150









480

350

φ280

φ240

8-φ23

56.8

DN200









600

450

φ335

φ295

12-φ23

91.8

注:以上数据仅供参数、实际尺寸请与本公司联系

燃气紧急切断电磁阀工作原理:
常闭式:当电磁阀需打开时,把手动拉柄护罩旋下,拉住手动拉柄用力向外拉,并通上电源、保持电磁阀打开;然后再把手柄罩安装在原位;当电磁阀需关闭时,断开电源,电磁阀在1秒内迅速关闭。
常开式:当电磁阀需打开时,把手动拉柄护罩旋下,拉住手动拉柄用力向外拉,电磁阀打开;然后再把手柄罩安装在原位;当电磁阀需关闭时,线圈瞬间通电(禁止通电超过30秒钟),电磁阀在1秒内迅速关闭。
