2W膜片式电磁阀

2W膜片式电磁阀应用范围:
2w膜片式电磁阀型号标准,应用广泛普遍应用于工业炉窑、干燥设备、制药机械、水厂管路、石油化工、电力装备、电镀涂装、燃气燃油、环保设备、吹灰除尘、纺织印染、暖通空调、酿酒、石油燃气设备、分析测量仪器、造船业、消防设备、暖通空调、加湿设备、清洗设备、电镀涂装、灌装计量、机器制造、水处理系统等。
2W电磁阀产品特点:
1.2w电磁阀采用分步直动膜片电磁阀结构无压力启动,应用更加广泛
2.采用平板式膜片结构启闭可靠,同等环境下使用寿命明显更长
3.2w电磁阀可选用塑封线圈、防爆线圈具备较高的防爆效果
2W膜片式电磁阀产品特点:
膜片结构;零压启动;锻造阀体;小巧精美;价格实惠;应用广泛
备注:1、流体若含杂质电磁阀前方应安装过滤阀(滤网80目以上),且无凝固或结晶现象;
2、线圈选择:普通型,防爆型(常开式无防爆型),防爆等级:mbI/IICT4

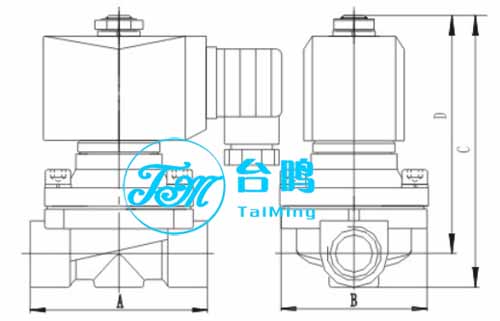

黄铜电磁阀图片

G

mm

Cv

值

bar

最大压力bar A B C D 重量(Kg)
 AC220V  DC24V 黄铜 不锈钢
TM01-10 3/8 10 4.0 0 10 6 68 56 105 91 0.9 0.8
TM01-15 1/2 16 4.8 0 10 6 68 56 105 91 0.9 0.8
TM01-20 3/4 20 7.6 0 10 6 73 56 111 95 0.9 0.9
TM01-25 1 25 12 0 10 6 100 74 124 103 1.5 1.4
TM01-32 1-1/4 32 24 0 10 6 110 85 154 129 2.2 2.1
TM01-40 1-1/2 40 29 0 10 6 120 90 162 134 2.3 2.3
TM01-50 2 50 48 0 10 6 154 115 185 151 3.0 4.0
注:以上规格尺寸仅供参数,以实际出货为准
膜片式电磁阀技术参数:
原理结构:直动膜片型、先导膜片式
控制方式:常闭式、常开式
接口形式:螺纹式、法兰式
流体范围:水、气、煤气、天然气等
流体温度:-10~80℃、-10~130℃
阀体材质:黄铜、不锈钢
膜片材料:NBR、(特制VITON、硅橡胶)
压力范围:0-0.6MPa、0-1.0MPa、0.3-1.6MPa
标准电压:AC220V、AC110V、DC24V、DC12V
防护等级:IP65
线圈选择:普通型(A塑封、金属壳);防爆型(隔爆型、A浇封型)
相关电磁阀:不锈钢电磁阀 黄铜电磁阀
