零压差分步直动式防爆电磁阀

分步直动式防爆电磁阀其线圈外壳不但具有承受气体易燃易爆的隔爆作用,而且对气体易燃易爆能量传递具有阻滞作用,安全性能更高;零压差直动式防爆电磁阀是特别设计适用于传输易燃易爆介质或专用于易燃易爆性危险场所的特殊电磁阀系列产品,不同的环境和流体应选择不同防爆等级的防爆电磁阀。
直动式防爆电磁阀工作原理:
常闭型,通电时电磁线圈产生足够的电磁力把运动部件(由磁芯、阀杆、上下部的膜片/密封件构成)从阀座上提起,阀门开启;断电时弹簧力把运动部件压在阀座上,阀门关闭。
常开型,动作方向与常闭型相反。
分步直动式防爆电磁阀工作原理:
常闭:当线圈通电时,电磁力先打开先导孔,主阀活塞上腔压力下降,从而利用压差和电磁力吸动先导阀芯连动主活塞,阀口打开;断电时,靠弹簧复位关闭先导孔,主活塞上腔增压,推动主活塞向下移动,阀关闭。常开式与常闭式相反。
先导式防爆电磁阀工作原理:
常闭型:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。
常开型:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。

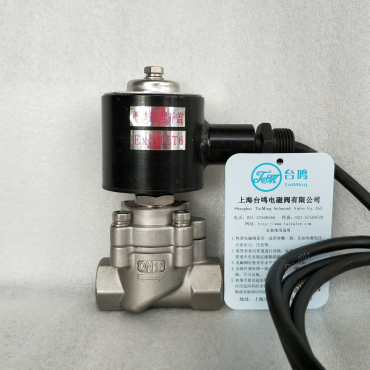

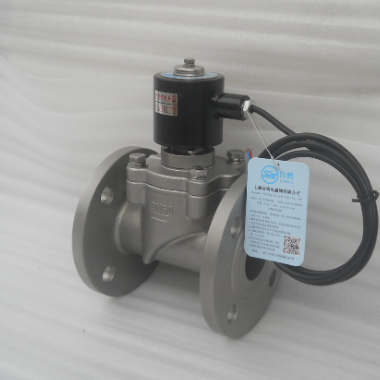

零压差直动式防爆电磁阀图片零压差分步直动式防爆电磁阀图片

分步直动式防爆电磁阀选型依据:
零压差分步直动式防爆电磁阀是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于工业过程自动化控制系统用执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的液体介质的通断控制。
1、根据管道参数选择电磁阀的:通径规格(即DN)、接口方式
2、接口方式,一般≥DN50要选择法兰接口,≤DN50则可根据用户需要自由选择。
3、腐蚀性流体:宜选用耐腐蚀电磁阀和全不锈钢;食用超净流体:宜选用食品级不锈钢材质电磁阀;
4、高温流体:要选择采用耐高温的电工材料和密封材料制造的电磁阀,而且要选择活塞式结构类型的;
5、工作压力:如果工作压力低则必须选用直动或分步直动式原理;工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。
6、电气选择:电压规格应尽量优先选用AC220V、DC24较为方便。
7、根据持续工作时间长短来选择:常闭、常开、或可持续通电
1)当电磁阀需要长时间开启,并且持续的时间多于关闭的时间应选 用常开型;
2)要是开启的时间短或开和关的时间不多时,则选常闭型;
3)但是有些用于安全保护的工况,如炉、窑火焰监测,则不能选常开的,应选可长期通电型。
8、根据环境要求选择辅助功能:防爆、止回、手动、防水、潜水。
相关产品:微型防爆电磁阀 高压防爆电磁阀
