直动式电磁阀使用说明

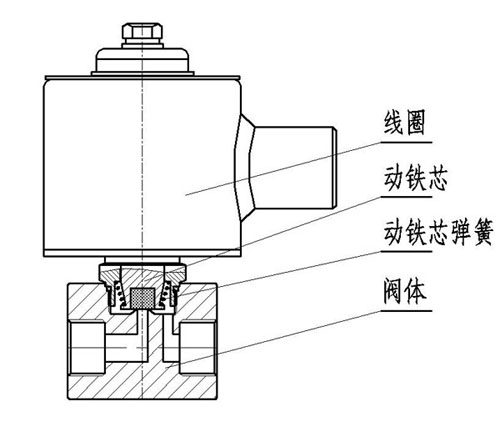

直动式电磁阀主要由电磁线圈、阀体、阀盖、动铁芯、弹簧等部分组成具体结构见图

直动式电磁阀使用说明
直动式电磁阀结构特征:
直动式电磁阀采用不锈钢阀芯结构,使阀的防腐性能力大大提高,克服了易卡死的弊端,介质截止处采用相对应的材料密封,提高了阀的密封性能,延长了电磁阀的使用寿命。



直动式电磁阀工作原理:
对于常闭型电磁阀,当电磁线圈通电时,阀铁芯吸合,阀门打开;当电磁线圈断电后,阀芯因自重及阀芯弹簧作用下落,阀门关闭。
对于常开型电磁阀,当电磁线圈通电后,阀铁芯吸合,阀形成关闭状态,当电磁线圈断电后,阀芯靠弹簧复位,阀形成打开状态。
带信号反馈的原理:当电磁阀打开时,公共线与开信号线相通,与关信号线不通;当电磁阀关闭时,公共线与关信号线相通,与开信号线不通。



问:直动式电磁阀和先导式电磁阀在用途上有什么不同?
答:直动式电磁阀是通过电磁线圈通电,直接打开主阀口,介质流通,零压力易可启动,直动式电磁阀相比较先导式的启动速度快。
先导式电磁阀当线圈通电时,电磁铁芯吸合,卸压孔打开,主活塞由介质压力推动,打开主阀口,介质流通。
区别在于直动式是适用零压及小口径管道,先导式适用高压及大口径管道。
