如今电磁阀新型产品不断增多,电磁阀型号也大不断改变,国内大部分厂家的电磁阀型号还是依据阀门编制演变而成的,现在电磁阀型号多达千余种,对于种类繁多的情况,我司只能对自身产品进行详细说明,以下为台鸣电磁阀型号编制说明|电磁阀型号表示方法,希望对大家了解电磁阀有所帮助。
电磁阀型号表示方法:
TM-1-2-3-4-5-6-7-8-9
TM---台鸣电磁阀品牌系列代码
1、防爆形式代号---防爆型用“F”不是防爆不表示
2、工作形式代号---常开用“K”常闭不表示;自保持式用“Z”
3、结构形式代号---直动式用“0”分步直动式用“3”先导式用“5”紧急切断用“Q”
4、连接方式代号---内螺纹用“1”外螺纹用“2”焊接用“6”活接用“7”法兰用“8”卡套用“9”
5、公称通径代号---阿拉伯数量表示(单位mm)
6、耐压等级代号---真空用“Y”中低压0-6.4MPa用“M”高压6.5MPa-99MPa用“H”超高压100MPa以上用“G”
7、阀体材质代号---铸钢用“C”不锈钢用“B”黄铜用“T”聚四氟(PTFE)用“F”PVC塑料用“S”PP塑料用“P”CPVC塑料用“V”
8、附加功能代号---带信号反馈功能用“X”带手动功能用“S ”带止回功能“D”
台鸣电磁阀型号编制说明
不锈钢电磁阀型号-常开-先导式-内螺纹-DN15-1.6mpa-防爆型TMFK51-15MB,不防爆型表示TMK51-15MB
高压电磁阀型号-常闭式-先导式-法兰-DN50-15mpa-防爆型TMF58-50HB,不防爆型表示TM58-50HB
聚四氟电磁阀型号-先导式-内螺纹-DN20-0.6mpa--常开型TMK51-20MF,常闭则表示TM51-20MF
PVC电磁阀型号-内螺纹-DN15-1.0mpa---常开型TMK51-15MS,常闭则表示TM51-15MS
二位三通电磁阀型号表示方法
二位三通电磁阀---TMF2/3---不防爆时去掉F
一进一出:防爆用TMF2/3+其他应有的表示(数字及字母表示方法)
一进二出:防爆用TMF2/31+其他应有的表示(数字及字母表示方法)
二进一出:防爆用TMF2/32+其他应有的表示(数字及字母表示方法)
温馨提示:
1、电磁阀如有出口压力大于进口压力,阀将反向导通,此时应安装止回阀。
2、介质中有杂质,请安装过滤网30-100目/寸。
3、电磁阀水平安装,即线圈在上最佳,如需垂直安装,需特别提出。

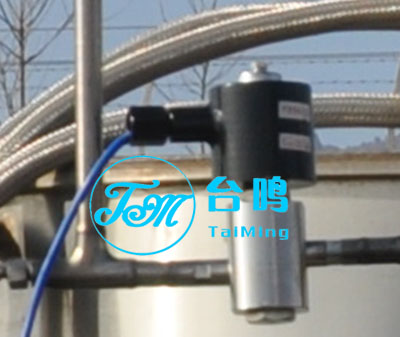

垂直安装电磁阀示例:
