电磁阀结构图

电磁阀结构原理的不同用途:
从三大类电磁阀结构来说直动式电磁阀结构一般用小25mm同时常用低压力的流体控制,分步直动式电磁阀结构则适用中压流体且有零压启动中的应用,先导式电磁阀结构原理则适用压力范围较大的的管路中,耐高压及超高压管路中。

                                   电磁阀结构图



电磁阀结构原理说明:
电磁阀主开关、是机械流体控制的好把手,同时是自动化控制设备不可少的执行器,下面由台鸣技术员对电磁阀结构原理说明各种电磁阀结构明细。
电磁阀是用来开关流体通断或对流体进行换向的基础元件;其内部件经由精密的机加工,并选择不同的阀体阀芯材料满足不同介质的畅通流畅。



A、电磁阀结构从原理上分为三大类:
1)直动式电磁阀:
原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
电磁阀结构图如下:

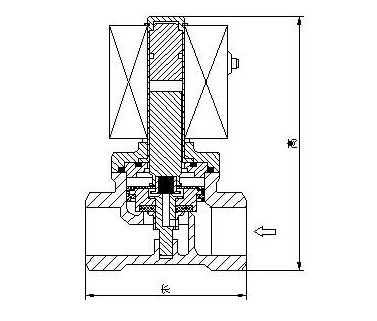

                                      直动式电磁阀结构图
2)分步直动式电磁阀:
原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
电磁阀结构图如下:

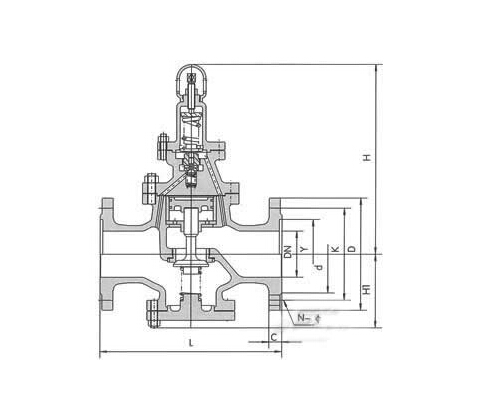

                    分步直动电磁阀结构图
3)先导式电磁阀
原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关 闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。

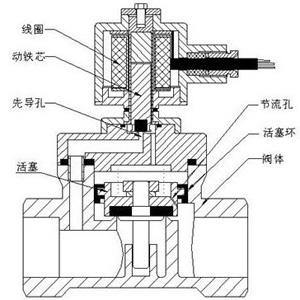

       先导活塞电磁阀结构图
B、从电磁阀结构和材料上的不同与原理上的区别,电磁阀分为六个分支小类:直动膜片电磁阀结构、分步直动膜片电磁阀结构、先导膜片电磁阀结构、直动活塞式电磁阀结构、分步直动活塞电磁阀结构、先导活塞电磁阀结构。
