先导式电磁阀产品简介

本产品采用不锈钢活塞,使阀的承压能力大大提高,活塞环伸展自如,金属活塞与阀腔不产生直接摩擦,克服了易卡死的弊端,介质截止处采用相对应的材料密封,提高了阀的密封性能,延长了电磁阀的使用寿命。

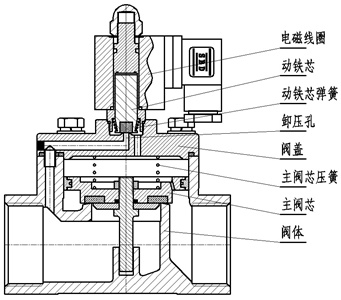

该电磁阀主要由电磁线圈、阀体、阀盖、主阀芯、动铁芯、动铁芯弹簧、主阀芯压簧和卸压孔等部分组成具体结构见图。

                               先导式电磁阀工作原理

先导式电磁阀产品简介:
对于常闭型电磁阀,当电磁线圈通电时,动铁芯吸合,打开卸压孔,使作用在主阀芯上部的压力降低,从而依靠压差将主阀芯推向上方,阀门打开;当电磁线圈断电后,动铁芯因自重及动铁芯弹簧作用下落,关闭卸压孔,使主阀芯上表面形成压力,加上主阀芯压簧及自重,主阀芯下落至阀口,阀门关闭。
对于常开电磁阀,当电磁线圈通电后,卸压孔与常闭相反形成关闭状态,阀门关闭;当电磁线圈断电后,卸压孔与常闭相反形成打开状态,阀门打开。



带信号反馈器的原理:
当电磁阀打开时,公共线与开信号线相通,与关信号线不通;
当电磁阀关闭时,公共线与关信号线相通,与开信号线不通。



先导式电磁阀基本参数:
a)公称通径(DN):6□ 8□ 10□ 15□ 20□ 25□ 32□ 40□ 50□ 65□ 80□
100□125□ 150□ 200□ 250□ 300□ 400□ 500□。
b)工作介质:油□ 蒸汽□ 水□ 空气□ 其它 。
c) 介质温度(°C):0~100□ -40~80□ -200~0□ 0~200□。
d)工称压力(Mpa):0.01~0.6□ 0.02~1.0□ 0.03~1.6□。
e)线圈分类:普通型□ 防水型□ 防爆型□ (符合GB3836.1- GB3836.2规定)。
f)工作电压:交流供电允差为额定值的-15%和+10%,频率为50Hz;直流供电电压为允差为额定值的±10%。
交流AC(V): 36□ 110□ 127□ 220□ 380 □。
直流DC(V): 12□  24□  36□  48□  110□ 220□。
g)连接方式:扩管式□ 内螺纹式□ 外螺纹式□ 法兰式□ 焊接式□。
h)阀体材质分类:不锈钢□ 铸钢□ 铜□ 四氟□ 铝合金□。



先导式电磁阀安装、调试、操作
1、装置的安装必须符合“现场安全规程”的相关规定。
2、在安装电磁阀前,管道必须清洗干净,必要时阀前须装过滤器。
3、安装时必须使线圈竖直向上,阀前须设置手动截止阀,介质流通方向应与阀体上箭头指示方向一致。
4、不能将电磁阀安装在管道低凹处,以免因蒸汽冷凝水、杂质等沉积在阀内而妨碍正常工作。
5、在管道刚性不足的情况下,建议把阀前后管子用支架固定,以防电磁阀工作时引起振动。
6、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,请安装旁路装置。
7、连续性生产部门为在电磁阀清洗和检修期间仍确保生产正常进行,建议采用旁路隔离装法。注意:旁通阀平时要常闭。
特别注意:电磁阀安装完成后,检查水及气路和电路连接无误,接通水及气路和电路,试动作数次,确认正常后方可投入正式使用,定期检查。



先导式电磁阀常见故障诊断及处理:
1、接通电源,电磁阀不正常工作
a) 电磁阀线圈烧毁或短路——更换线圈。
b) 电源电压过低——调整电压-10%~+10%范围。(电磁阀线圈通电时测量为准)
c)管道内介质压力不符合工作压力范围 ——调整压力或更换压力对应的阀。
2、断开电源,电磁阀不正常工作
阀芯被杂质卡住,不能复位——由专业人员拆卸、清除、装配。
3、泄漏超标
a)密封件损坏或老化——更换密封件。
b)阀体内有杂物——清除杂物。
