电磁阀工作原理

电磁阀主要是控制管道流体介质的一个开关电器，其应用在设备系统、自来水管道、天然气控制、化工管道、化学流体控制、石油开关等自动化控制电器，国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式）
1、直动式电磁阀工作原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作。

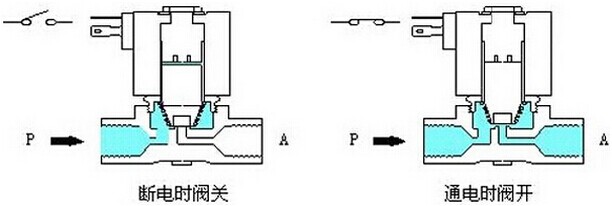

直动式电磁阀工作原理图：
2、分布直动式电磁阀：它是一种直动式和先导式相结合的原理。常闭式---当入口与出口没有压差时，通电后电磁力直接打开先导孔连接主阀活塞依次向上提起，阀门打开；当入口与出口达到启动压差时，通电后，电磁力先打开先导孔，主阀活塞上腔压力下降，从而利用压差和电磁力拉动主活塞，阀口打开；断电时，靠弹簧复位关闭先导孔，主活塞上腔增压，推动主活塞向下移动，阀关闭。常开式与常闭式相反。

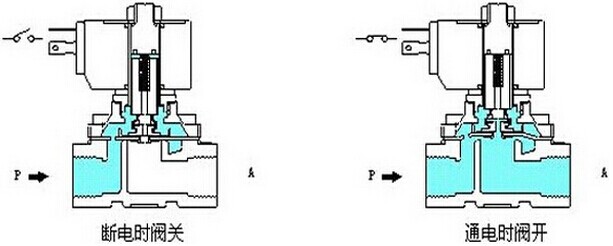

分布直动式电磁阀工作原理图：
3、先导式电磁阀：常闭式---通电时，电磁力吸合先导孔阀芯，先导孔打开，主阀活塞上腔压力下降，在主活塞上腔和下腔形成上低下高的压力，这样下腔压力推动主活塞打开阀门；断电时，弹簧力复位关闭先导孔，主活塞上腔增压，在主活塞上腔和下腔形成上高下低的压力，介质压力和弹簧力推动主活塞，阀关闭。常开式与常闭式相反。
特点：流体压力范围上限较高，可任意安装但必须满足流体压差条件。

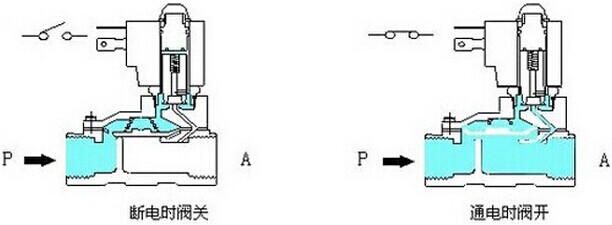

先导式电磁阀工作原理图：
