ABS化工电磁阀使用说明书

ABS化工电磁阀是为化工管道介质而设计的一款电磁阀专用产品。ABS化工电磁阀所有接触流体介质部件均选用耐酸碱、抗腐蚀的化工塑料(根据不同的流体介质,选用不同的化工塑料)和密封件制造。复位弹簧也设置于流体之外;开关启闭原理采用浮动阀芯,利用流体压力差、先导式启闭的专利技术。因此它具有密封性能良好、超长寿命、耐酸碱、抗腐蚀、不堵塞、不结垢、绝缘性能可靠、安装方便和耐用等特点,是化工管道使用的最佳产品。

ABS电磁阀技术参数

产品型号

通径

接方式

使用压力(MPa)

最大耐压(MPa)

流体温度

Kv值

电压范围

电压

ABS-15ZC

15

G1/2

0~0.02MPa

零压

0.01~0.6MPa

0.01~1.0MPa

1.0MPa

Max

60



3.6

±10%

AC220V

DC24V



ABS-20ZC

20

G3/4

5.0

ABS-25ZC

25

G1

8.5

ABS-32ZC

32

G1¼

13

ABS-40ZC

40

G1½

18

ABS-50ZC

50

G2

30

ABS-65ZC

65

G2½

45

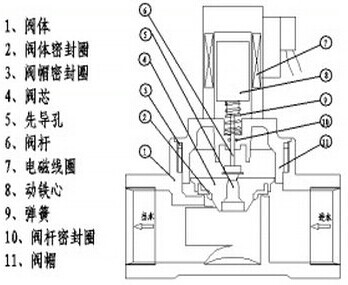

ABS电磁阀结构图

ABS电磁阀安装与使用
安装使用前应检查电源及要求是否与铭牌相符;
安装前应将管路彻底清理;
安装时应注意阀体箭头与介质流向一致;
严禁敲打撞击电磁阀,管道和接头对焊时,应将电磁阀拆下;
电磁阀应安装在无滴水的环境,以免线圈长期受潮
电磁阀应安装在振动较小的地方,若管道钢性不足,建议在电磁阀前后用支架固定;
如需拆阀帽安装阀时,应注意阀芯与阀帽之间的对槽安装,以免损坏阀芯,造成电磁阀不能正常工作。
