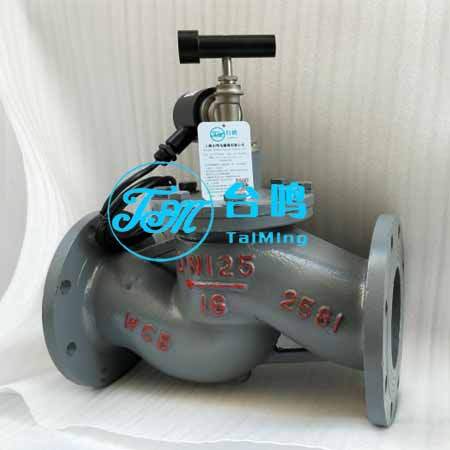

燃气紧急切断阀
通径范围:DN10~DN800
控制方式:常闭型、常开型
电源电压:DC12V~DC24V、AC110V~AC220V
阀体材质:铸钢、不锈钢304 316 316L
适用介质:燃气、油、气体或液体等
通径范围:DN10~DN800
压力范围:0-0.1MPa、1.0MPa、1.6MPa、2.5~50MPa
温度范围:-50℃、0~80℃、+150℃
连接方式:法兰、焊接、内螺纹
防护型式:防爆型、防爆等级:ExdⅡCT5、ExdⅡCT6
产品描述中所有文字、数据、图片仅供参考!燃气紧急切断阀质量好,性能优越,品质上乘,价格合理,值得信赖,型号齐全!如需了解性能参数、结构尺寸、价格等详情,请联系我们!
燃气紧急切断阀使用范围:
燃气紧急切断电磁阀适用在工业炉窑、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、消防报警系统等城市或工厂易燃易爆介质切断;当发现泄漏隐患时快速切断,及时制止事故发生;注:处理完泄漏隐患后,需人工复位开启阀门!
燃气紧急切断阀特点:
燃气紧急切断电磁阀按控制方式可分为常闭型燃气紧急切断阀和常开型燃气紧急切断阀,阀体材质有铸钢和不锈钢,阀关闭后在通电或断电都不会自动开启,需手动拉开,保持打开状态,节能、安全;不锈钢阀芯,性能稳定;瞬间通电、快速切断;零泄漏。
燃气紧急切断阀工作原理:
A:阀需要打开时,旋下防护罩(防护罩中间有螺纹孔型,将他旋在联动杆上当手柄使用),用力拉手柄,阀打开。
B:阀需要关闭时,线圈通电不超过30秒钟,阀迅速关闭。
信号反馈功能功能:
信号反馈:当阀打开时,信号公共线和开信号线接通;当阀关闭时,信号公共线和关信号线接通。

燃气紧急切断阀外型尺寸:

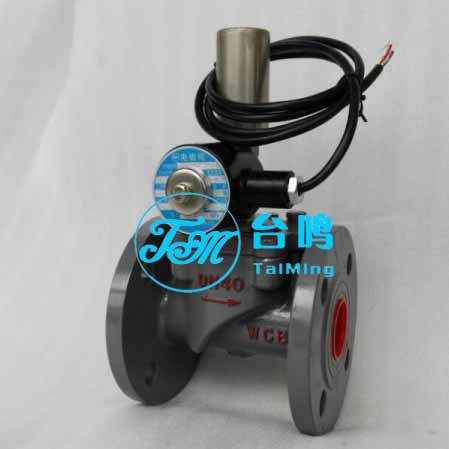

防爆型燃气电磁阀图片

公称
通径

内螺纹

法兰(单位mm)

G螺纹

L

H

重量KG

L

H

D

K

N-D

重量KG

DN15

G1/2

70

185

2.8

100

175

φ95

φ65

4-φ14

4

DN20

G3/4

85

195

3

110

180

φ105

φ75

4-φ14

4.5

DN25

G1

95

205

3.3

125

190

φ115

φ85

4-φ14

5.5

DN32

G1-1/4

115

215

4

140

195

φ135

φ100

4-φ18

6.8

DN40

G1-1/2

130

225

4.8

150

205

φ145

φ110

4-φ18

7.7

DN50

G2

145

240

5

165

215

φ160

φ125

4-φ18

9.6

DN65









200

275

φ180

φ145

4-φ18

16.6

DN80









240

290

φ190

φ160

8-φ18

21.8

DN100









280

330

φ215

φ180

8-φ18

31.8

DN125









355

330

φ245

φ210

8-φ18

41.8

DN150









480

350

φ280

φ240

8-φ23

56.8

DN200









600

450

φ335

φ295

12-φ23

91.8

注:以上数据仅供参数、实际尺寸请与本公司联系

燃气紧急切断阀工作原理:
(2)常开型燃气紧急切断阀系列产品属工业级手动复位关阀、交(直)流电脉冲驱动关阀且开关状态自保持的隔爆型防爆电磁阀;当燃气发生泄漏、报警器报警给电磁阀通电时,电磁阀门自动关闭;开阀需经人工手动开启。
(1)常闭型燃气紧急切断阀系列产品属工业级供电时手动复位开阀、断电阀自动关闭且开关状态自保持的隔爆型防爆电磁阀;当电磁阀供电、电磁阀门处于开启状态,发生燃气泄漏、报警器报警给电磁阀断电,阀门会自动关闭,开阀需电磁阀得电状态经人工手动开启。
