信号反馈电磁阀
通径范围:DN15~DN25(两线)DN32~800(三线)
控制方式:常开、常闭、自保持式
阀体材质:黄铜、不锈钢304
适用介质:水、气、油、液体或气体
压力范围:0-0.6MPa、0-1.0MPa、高压可定制
温度范围:0-+70℃、0-+130℃
电源电压: DC24V、AC220V
防护性能:防水、防爆。根据工况选择
防爆等级:ExdIICT4、ExdIICT5、ExdIICT6
连接方式:内螺纹、法兰(特殊接口可定做或加转接头)
产品描述中所有文字、数据、图片仅供参考!
带信号反馈电磁阀价格合理,高效内部成本控制,让利于客户!如需了解性能参数、结构尺寸参数、价格等详情,请联系我们
上海台鸣牌二位二通膜片式带信号电磁阀广泛用于液体、气体的管路自动化控制,尤其适用于低压力或零压差的管路系统;上海台鸣牌信号反馈电磁阀是在阀的基础上加装信号传感器,可在系统设计中设计信号反馈装置,通过传感器信号反馈可远程监控电磁阀开、闭状态。
主要技术参数
1、工作型式:分步直动式:阀前的压力与阀后的压力差为O(即零压差电磁阀)
常闭通电时,因磁力的作用,动铁芯向上运动,导阀口打开,阀上腔的压力被卸掉,此时上腔压力小于阀进口端的压力,主阀被打开。因膜片组件向上运动,与传感器的距离加大,传感器检测到距离信号,向控制中心输出一个DC12V~30V的直流电信号,通过此信号反馈可在系统控制中心观察到电磁阀是否打开,工作是否正常。当系统设计中反馈信号用指示灯显示时,常闭型电磁阀通电打开则显示灯亮,否则为熄灭状态。常开型电磁阀通电时阀关闭,显示灯灭,断电时阀处于开启状态,显示灯一直亮起。常闭电磁阀断电时,动铁芯及膜片组在弹簧力的作用下下移复位,导阀口关闭、主阀关闭,主阀上腔压力大于阀前压力,同时在复位弹簧作用下电磁阀关闭,流体被切断。此时膜片组件的下方金属件与传感器的距离小于检测范围(3.5mm),信号传感器不输出任何信号。常开型电磁阀正好与常闭型电磁阀通、断电状态相反。
2、环境温度:-10℃~65℃  流体温度:0℃~70℃
3、常闭电磁阀工作压力:AC220V  0~10bar; DC24V  0~6bar。其它电压和压力可以定制。供给电磁阀线圈电压波动允许±10%
4、反馈信号传感器:直流二线式 DC12 ~DC30V(常规);交流二线式 AC24 ~ AC240V(定制)
5、信号反馈传感器消耗电流≤15mA , 负载电流200mA。防护等级IP65
6、反馈信号传感器带LED指示灯,线缆长度2M,如需特殊线缆长度可以定制。

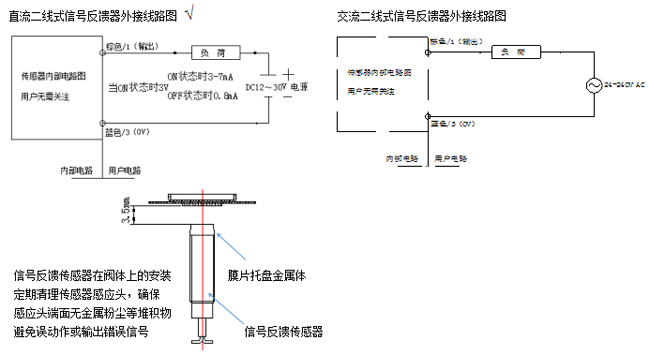

信号反馈器分直流二线式和交流二线式,常用直流二线式(常规)。外接线路时注意电源的要求,电磁阀电磁线圈的接线与反馈信号器的接线各自独立;直流反馈信号器接负荷时注意极性要求,见下面的外接线路图。带信号反馈电磁阀
安装注意事项
1、电磁阀接管平行于大地,线圈垂直向上,在条件不允许时线圈的倾角不大于45°。流体流向要与电磁阀箭头方向一致,安装在露天场所应注意防水
2、电磁阀应定期清理维护,确保阀腔内的膜片清洁干净,尤其先导头内壁保持无水垢、杂质等;定期检查信号传感器感应头,确保没有金属粉尘等堆积物,以免误动作或者误判。
