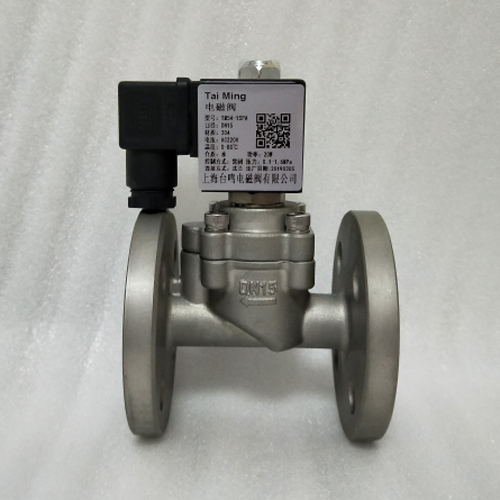

水用电磁阀
原理结构:直动式、分步直动式、先导活塞式
流体范围:气、水、油、蒸汽、燃气、各种液体及气体等
工作压力:0-0.6Mpa、0.1-1.0Mpa、1.6Mpa~50Mpa
流体温度:-50~40℃,-20~100℃,101~200℃,
型号规格:DN1-800
连接方式:内螺纹;法兰
阀体材质:黄铜、304、316、316L、铸钢(≥DN25)
标准电压:AC220V、AC110V、DC24V、DC12V
控制方式:常闭式、常开式、自保持式
安装方式:水平、垂直
电气连接:预埋式防水电缆线(线长度可定制)
介质粘度:小于50CSt(大于需定制)
特殊功能:E防爆型(dⅡCT5/T6)手动功能;信号反馈
水用电磁阀应用范围

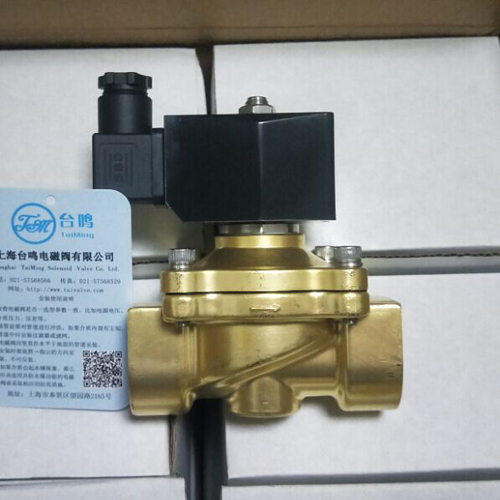

水用电磁阀也称电磁水阀,电磁阀阀体采用黄铜,铸钢、304不锈钢,坚固耐用,适合在较恶劣的环境下工作,有较强的抗氧化抗腐蚀能力,产品主要适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断,水用电磁阀由于本阀采用橡胶密封,故对工作介质的清洁大大减低,具有启闭迅速,可靠性高等特点;广泛应用水景艺术、音乐喷泉、跑泉、跳泉、等各种喷泉及水下管路、潮湿环境管路控制,适应于江、河、湖、海及人工水池等水下环境使用。
水用电磁阀的结构形式:
1、直动式结构,开启迅速,无压力启动,使用范围广,常用于压力在PN1.0MPa以内,口径在DN50以内的规格。
2、先导式二次开阀结构,其结构主要由导阀和主阀组成,主阀采用橡胶密封结构;常位时,活动铁芯封住导阀口,阀腔内压力平衡,主阀口封闭。
电磁阀工作原理:
通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,推动关闭件向上移动,阀门打开;
断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速进入上腔室在关阀件周围形成下低上高的压差,推动关闭件向下移动,关闭阀门。

不锈钢水用电磁阀外形尺寸:

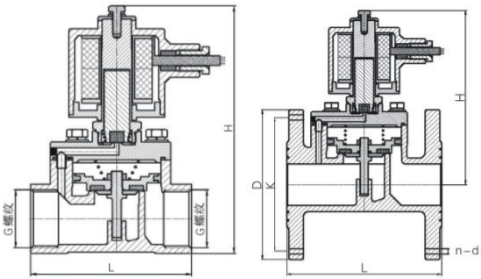

不锈钢法兰防爆电磁阀尺寸图

公称通径 内螺纹 法兰(单位mm)
G螺纹 L 重量KG  L H D n-d 重量KG
DN15 G1/2 70 150 2.3 100 150 φ95 φ65 4-φ14 3.5
DN20 G3/4 85 160 2.5 110 155 φ105 φ75 4-φ14 4
DN25 G1 95 165 2.8 125 165 φ115 φ85 4-φ14 5
DN32 G1-1/4 115 180 3.5 140 170 φ135 φ100 4-φ18 6.3
DN40 G1-1/2 130 190 4.3 150 180 φ145 φ110 4-φ18 7.5
DN50 G2 145 205 4.5 165 185 φ160 φ125 4-φ18 9
DN65 200 250 φ180 φ145 4-φ18 16
DN80 240 270 φ190 φ160 8-φ18 21
DN100 280 305 φ215 φ180 8-φ18 31
DN125 310 305 φ245 φ210 8-φ18 41
DN150 460 360 φ280 φ240 8-φ23 56
DN200 600 450 φ335 φ295 12-φ23 91
DN250 650 φ405 φ355 12-φ26
DN300 750 φ460 φ410 12-φ26
DN350 850 φ520 φ470 16-φ26
DN400 950 φ580 φ525 16-φ30
DN500 1150 φ715 φ650 20-φ33
水用电磁阀使用须知:
1、使用前注意检查元件,在运输过程中是否损坏。
2、安装前必须先把管道清洗干净,必免杂物影响电磁阀正常工作。
3、阀前应安装过滤器,并注意消除管接头,管子内的金属颗粒,粉尘及油污等。
4、安装时,请注意流动方向及接管是否正确。
5、安装时,按水平的配管施工安装,切忌倒挂安装。
6、使用时,请严格遵守各项技术要求,如工作电压,动作频率,工作压力,使用温度;整机调试时,建议先用手动装置调试,然后再通电调试。
