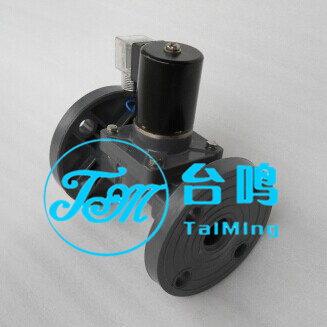

UPVC法兰电磁阀
电磁阀阀体、阀盖、阀芯材质:UPVC
阀杆:聚四氟乙烯(PTFE)
密封件:三元乙丙(EPDM)、氟胶(FKM)
适用介质:弱酸碱硫酸、盐酸,腐蚀液体或气体等
适用温度:0~50℃
使用压力:0~0.02mpa、0.01~0.6mpa、1.0mpa
连接方式:内螺纹、法兰、活接(双由令)
电源电压:DC24V、AC220V
功能选配:带信号反馈、防爆
防护等级:ExmbI/IIT4、ExdIICT5
控制方式:常开型、常闭型、三通型

聚氯乙烯法兰UPVC电磁阀特性:
法兰UPVC电磁阀材质特点

a. 电磁阀阀体、阀盖、阀芯材质:UPVC;
b. 阀杆:聚四氟乙烯(PTFE);
c. 密封件:三元乙丙(EPDM)、氟胶(FKM);
d. UPVC法兰电磁阀适用于弱酸、碱、盐类流体溶液等一般性的腐蚀性流体,在流体介质温度不高的情况下(低于50℃),可适应一般性的腐蚀性流体介质,性价比高;




法兰UPVC电磁阀的优越性
a. 电磁阀零泄漏
b. 电磁阀流量孔径为标准值,满足相对应的流量要求。
c. 电磁阀对流体中的颗粒物、沉淀物适应性强,应用在污水处理、农林灌溉、海水淡化、海水养殖。工业过程中的酸性、碱性流体尤其在如磷酸等易结晶流体方面具有明显的优势。
由于产品科学的设计使产品结构更简单,维护也十分简单,具有更高的可靠性,更长的使用寿命。

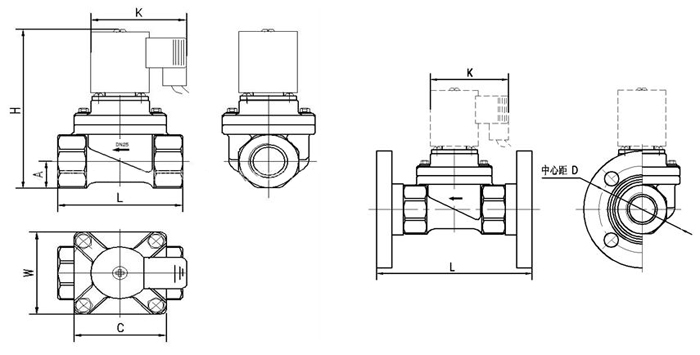

UPVC法兰电磁阀外型尺寸:cpvc法兰电磁阀外形尺寸

产品
通径

连接
方式

外型尺寸

L

H

C

A

K

中心距D

DN15

G1/2

74

132

63.5

63.5

16

92



法兰

128











φ64

DN20

G3/4

80

137

63.5.

63.5

19

92



法兰

140











φ75

DN25

G1

100

147

74

74

26

92



法兰

169











φ85

DN32

G1-1/4

120

171

94

94

30

94



法兰

195











φ100

DN40

G1-1/2

130

180

94

94

30

94



法兰

205











φ110

DN50

G2

155

225

155

155

42

94



法兰

268











φ125





CPVC法兰电磁阀技术参数:

通量孔径(mm)

DN15

DN20

DN25

DN32

DN40

DN50

CV值

4

5.5

13

17

25

40

接管口径

G1/2

G3/4

G1

G1-1/4

G1-1/2

G2

介质

弱酸碱

介质温度

0~50℃

工作压力

0~0.02mpa(两米水柱)

0.01~0.6mpa/1.0mpa

耐压强度

1.2mpa

密封材质

EPDM、FKM

电压

AC220V

13W

启动:350W

保持:10W

DC24V

13W

启动75W

保持:25W





法兰UPVC电磁阀独特的结构工艺
a. 腐蚀性流体与金属部件(动铁芯、弹簧)完全隔绝,即流体只与PVC、聚四氟、密封件接触,实现了结构上真正的耐腐蚀;
b. 其独特的专利结构设计用活塞取代了膜片,电磁阀使用寿命大大增长;
c. 先导孔孔径超大,路径短且直,不易被颗粒物、沉淀物或流体中的结晶物堵塞(例如:水中的泥沙、卤水中的结晶盐等)
d. 嵌入式密封结构,密封性能更加可靠;
