蒸汽电磁阀300℃
动作方式:直动活塞型、先导活塞型
控制方式:常开式、常闭式
阀体材质:不锈钢(304、316、316L)、铸钢
流体介质:水、气、油等高温流体
流体温度:<+200℃、<+300℃、500℃、<+650℃
流体压力:0-1bar~1.6bar~2.5bar~5bar~100bar
标准电压:AC(380,220,110,24)V~DC(220,110,24,12)V
接线方式:接线座式、引线式、插头式
连接方式:螺纹、法兰、焊接
环境温度:-30-+80℃;-50-+100℃
线圈工作温度:<+50℃、<+85℃
特殊功能:防爆、防水、防腐(ExdIICT5/CT6)
泄 漏 量:零泄漏

不锈钢蒸汽电磁阀是进行气动开关控制的执行机构,常用作压缩空气管路的通断开关。它不仅能和脉冲气流,高温蒸汽电磁阀应用于脉冲信号发生器配套,产生脉冲气力输送线上;也适用于其他以压缩空气为介质的气动自控线上,超高温蒸汽电磁阀广泛应用于建材、化工冶金、水泥、塑料等部门。



蒸汽电磁阀用途:
高温蒸汽电磁阀适用于以蒸汽为加热介质的加热器、散热器、干燥机及纺织定型机、蒸染机、烟草真空回潮机、蔬菜烘干机等成套设备的蒸汽管路进行二位式自动和远程自动化控制。



蒸汽电磁阀结构特点:
1、电磁先导式二次开阀结构,体积小,功率小。
2、导阀与主阀之间有良好的隔热和缓冲构件。
3、选用耐温、耐腐蚀优质磁性材料,活塞式及模压成型据悉氟乙烯阀口密封,高性能、长寿命。
4、型式:常闭式或常开式。





蒸汽电磁阀技术参数:

动作方式:

直动活塞型

先导活塞型

控制方式:

常开式

常闭式

阀体材质:

铸钢

 不锈钢(304、316、316L)

标准电压:

380、220、110、24ACV

220、110、24、12DCV

接线方式:

接线座式

引线式

插头式

流体介质:

水、气、油等高温流体

介质温度:

-200℃

-100℃

-40℃

+80℃

+200℃

+300℃

+650℃

流体压力:

1bar

10bar

16bar

25bar

40bar

64bar

100bar

连接方式:

螺纹、法兰、焊接、特殊接口可定制或加转接头

环境温度:

-20-+80℃

-50-+100℃

线圈工作温度:

<+50℃

<+85℃

特殊功能:

防爆、防水、防腐(ExdIICT5/CT6)

泄 漏 量:

零泄漏

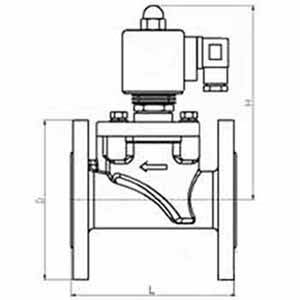

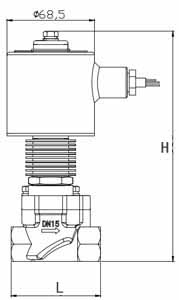

蒸汽电磁阀外形尺寸:高温蒸汽电磁阀

公称
通径

内螺纹

法兰

G螺纹

 L

 H

KG

 L

 H

 D

 K

 N-D

重量KG

DN15

G1/2

70

160

2.3

100

160

φ95

φ65

4-φ14

3.5

DN20

G3/4

85

170

2.5

110

165

φ105

φ75

4-φ-14

4

DN25

G1

95

175

2.8

125

175

φ115

φ85

4-φ14

5

DN32

G1-1/4

115

190

3.5

140

180

φ135

φ100

4-φ18

6.3

DN40

G1-1/2

130

200

4.3

150

190

φ145

φ110

4-φ18

7.5

DN50

G2

145

215

4.5

165

195

φ160

φ125

4-φ18

9

DN65









200

260

φ180

φ145

4-φ18

16

DN80









240

280

φ190

φ160

4-φ18

21

DN100









280

315

φ215

φ180

8-φ18

31

DN125









310

315

φ245

φ210

8-φ18

41

DN150









460

280

φ280

φ240

8-φ23

56

DN200









460

335

φ335

φ295

12-φ23

91

其它规格可定做



蒸汽电磁阀为分直动活塞型、先导活塞型蒸汽电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式蒸汽电磁阀和常开式蒸汽电磁阀;



常开式蒸汽电磁阀工作原理:
线圈通电后:由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯推动主阀阀杯下,压紧主阀阀座,阀门关闭。
线圈断电时:电磁吸力为零,副阀阀塞和动铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。



常闭式蒸汽电磁阀工作原理:
线圈通电后:衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。
线圈断电后:电磁力消失,衔铁因自重下落复位,同时依靠介质压力,主副阀得以紧密关闭。
