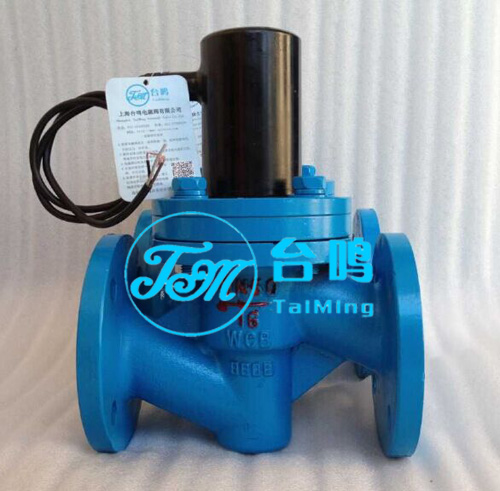

衬四氟电磁阀

阀体材质:碳钢衬氟、不锈钢衬氟
内衬材料:聚四氟(塑料王PTFE)
公称通径:DN15~250mm
适用压力:0~0.1mpa、0.6mpa、1.6mpa
适用介质:强酸碱、盐及氧化剂、腐蚀性介质等
使用温度:-50~150℃
连接方式:法兰
控制方式:常闭式、常开式(可特制长期通电)
电源电压:AC220v、DC24v特殊电压可以定制
接线方式:引线式、插头式
防护性能:防尘、防水、防爆
防爆等级:DIIBT4

衬四氟防爆电磁阀产品概述:
台鸣牌碳钢衬四氟电磁阀所有部件均可根据不同的化学介质选用不同的高分子材料制造,复位弹簧、动铁芯等金属件设置在介质外,与腐蚀性流体完全隔离,实现了结构上真正的耐腐蚀。



产品特点:
结构新颖、工艺独特、适应范围广、寿命长、耐高压、耐高温、耐腐蚀性强、使用温度高达150℃



应用范围:
衬四氟电磁阀可适用任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质;是石油化工、电力装备、医疗机械、化学试剂厂、化学分析仪器、污水处理设备、科研仪器等强酸强碱自动控制系统中的配套产品。



工作原理:
常闭:当线圈通电时,电磁铁芯吸合,打开主阀口,介质流通;
        当线圈断电时,主阀口关闭,介质截止;
常开:当线圈通电时,电磁铁芯吸合,关闭主阀口,介质截止;
        当线圈断电时,主阀口打开,介质流通;

外形尺寸:

型号规格 通径
[mm]
工作压力 电压 外形尺寸[mm]
法兰间距L 高度H 连接孔
TM54-15CF DN15 0.1MPa
0.6MPa
1.6MPa
AC220V
AC36V
DC24V
AC110V
130 210 4-14
TM54-20CF DN20 150 215 4-14
TM54-25CF DN25 160 220 4-14
TM54-32CF DN32 180 240 4-18
TM54-40CF DN40 200 260 4-18
TM54-50CF DN50 230 275 4-18
TM54-65CF DN65 290 300 4-18
TM54-80CF DN80 310 320 8-18
TM54-100CF DN100 350 340 8-18
TM54-125CF DN125 400 380 8-18
TM54-150CF DN150 480 425 8-23
TM54-200CF DN200 600 485 12-23
TM54-250CF DN250 620 540 12-26

备注:1、流体若含有杂质,应在电磁阀前端管路上安装过滤阀(滤网≥60目),且无凝固或结晶现象;
        2、其他规格及要求可以定做;

相关产品:法兰聚四氟电磁阀 内螺纹四氟电磁阀
