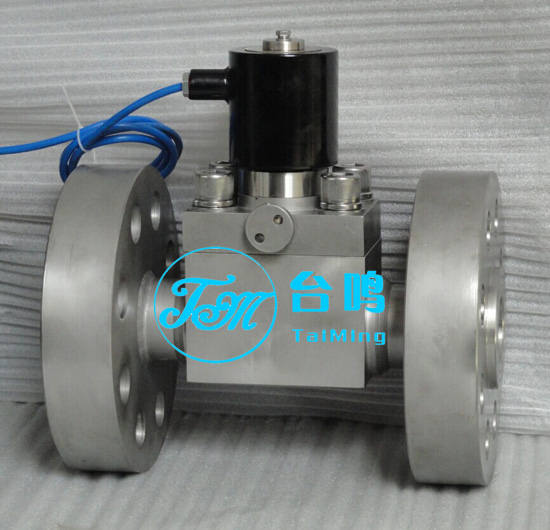

法兰高压防爆电磁阀

阀体材质:304不锈钢
控制方式:常开/常闭/自保持式
电源电压:DC12~220V/AC24~380V
适用介质:高压气体和液体等
通径范围:DN1~DN200
压力范围:1~200Mpa
温度范围:-200~+350℃
连接方式:螺纹/法兰/焊接/卡套
功能选配:带手动功能,带开关反馈功能,防水防爆



防爆法兰高压电磁阀性能特点:
防爆法兰高压电磁阀为先导式活塞结构、性能稳定;密封性好、开关迅速;特制线圈、不易烧毁;线圈功耗小、寿命超长。

法兰高压防爆电磁阀特殊功能:
手动功能:旋转电磁阀手动开关来控制电磁阀开、闭,必须断电情况下方可操作手动功能。
信号反馈:当电磁阀打开时,信号公共线和开信号线接通;电磁阀关闭时,信号公共线和关信号线接通。



法兰式高压防爆电磁阀选型参数:

产品型号

TMF54-XXHP

公称尺寸

螺纹DN1-50mm 法兰DN15-300mm

原理结构

先导活塞式

压力范围

1~200Mpa

控制方式

控制方式:常开、常闭、自保持、换三通

阀体材质

铸钢、不锈钢304、316、316L

适用介质

气、水、油、蒸汽、燃气、氮气、腐蚀性液体及气体等

温度范围

(-200、-100、-40)~(+100、+200、+250、+350)℃

工作环境温度

-10-+50℃ -40-+80℃

电源电压

交流:AC24V、AC36V、AC110V、AC127V、AC220V、AC380V

直流:DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V

线圈工作温度

<+50℃、<+85℃

接线方式

接线座式、引线式、插头式

连接方式

法兰、内螺纹、外螺纹、卡套、焊接

泄 漏 量

备 注

特殊型可定制

法兰高压防爆电磁阀工作原理:
常闭:当电磁阀线圈通电时,电磁铁芯吸合,电磁阀卸压孔打开,主活塞由介质压力推动,打开电磁阀主阀口,介质流通。当电磁阀线圈断电时,电磁阀主阀口关闭,介质截止。
常开:当电磁阀线圈通电时,电磁铁芯吸合,电磁阀卸压孔关闭,主活塞由介质压力推动,关闭电磁阀主阀口,介质截止。当电磁阀线圈断电时,电磁阀主阀口打开,介质流。



注意:
1、先导式活塞电磁阀要求通过电磁阀的介质一定要有压力的(介质没有压力不适合用这种阀),高压电磁阀是要保证介质有0.1公斤的压力,才能正常工作。
2、先导式活塞电磁阀主活塞打开的力的来源有二处,一个是通电之后,产生的磁力,第二个是介质的压力推动。
这两个力是必须同时存在,才能保证先导活塞式电磁阀的正常工作。
