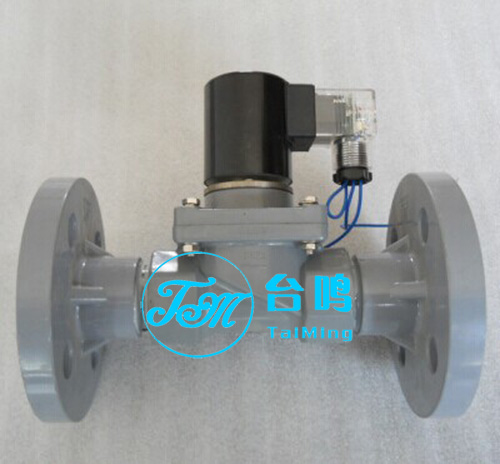

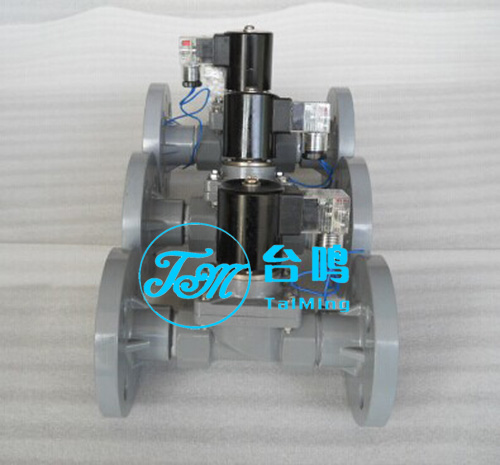

CPVC法兰电磁阀

CPVC法兰电磁阀独特的结构工艺

1、其独特的专利结构设计用活塞取代了膜片,电磁阀使用寿命大大增长;

2、腐蚀性流体与金属部件(动铁芯、弹簧)完全隔绝,即流体只与CPVC、聚四氟、密封件接触,实现了结构上真正的耐腐蚀;

3、先导孔孔径超大,路径短且直,不易被颗粒物、沉淀物或流体中的结晶物堵塞(例如:水中的泥沙、卤水中的结晶盐等)

4、嵌入式密封结构,密封性能更加可靠、零泄漏

CPVC法兰电磁阀是由聚氯乙烯(PVC)树脂氯化改性制得,是一种新型工程塑料电磁阀,外观呈浅灰色,CPVC法兰电磁阀的优点在于PVC树脂经过氯化后,分子键的不规则性增加,极性增加,使树脂的溶解性增大,化学稳定性增加,从而提高了CPVC电磁阀的耐热性、耐酸、碱、盐、氧化剂等的腐蚀。最高使用温度可达110℃,长期使用温度为95℃。因此,CPVC电磁阀是一种应用前景广阔的新型工程塑料电磁阀,所用CPVC材料通过美国卫生基金会(NSF)卫生安全认证。
CPVC法兰电磁阀主要技术参数
阀体、阀盖、阀芯:CPVC
阀杆:聚四氟乙烯(PTFE)
密封件:三元乙丙(EPDM)、氟胶(FKM)
控制方式:常开、常闭、换向(三通)
动作方式:直动式、先导活塞式
阀门通径:DN15~100mm
工作压力:0~0.02Mpa(直动式)0.01~1.0Mpa(先导活塞式)
电源电压:DC24V、AC220V标配,其他电压可订制
连接方式:法兰、内螺纹、粘接(承插式)、活接
功能选配:带信号反馈、防爆(防爆等级ExdIICT5)



CPVC法兰电磁阀外形尺寸cpvc法兰电磁阀外形尺寸

产品
通径

连接
方式

外型尺寸

L

H

C

A

K

中心距D

DN15

G1/2

74

132

63.5

63.5

16

92



法兰

128











φ64

DN20

G3/4

80

137

63.5.

63.5

19

92



法兰

140











φ75

DN25

G1

100

147

74

74

26

92



法兰

169











φ85

DN32

G1-1/4

120

171

94

94

30

94



法兰

195











φ100

DN40

G1-1/2

130

180

94

94

30

94



法兰

205











φ110

DN50

G2

155

225

155

155

42

94



法兰

268











φ125





CPVC法兰电磁阀技术参数:

通量孔径(mm)

DN15

DN20

DN25

DN32

DN40

DN50

CV值

4

5.5

13

17

25

40

接管口径

G1/2

G3/4

G1

G1-1/4

G1-1/2

G2

介质

酸碱类液体、气体、如浓度≤60%硫酸等(具体与本公司确认)

介质温度

0~95℃

工作压力

0~0.02mpa(两米水柱)

0.01~0.6mpa/1.0mpa

耐压强度

1.2mpa

密封材质

EPDM、FKM

电压

AC220V

13W

启动:350W

保持:10W

DC24V

13W

启动75W

保持:25W

相关产品:四氟法兰电磁阀 不锈钢法兰电磁阀
