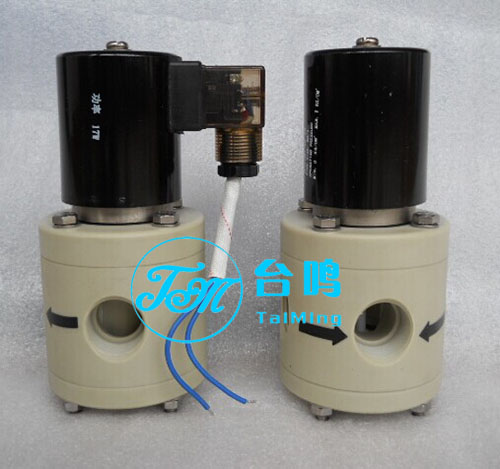

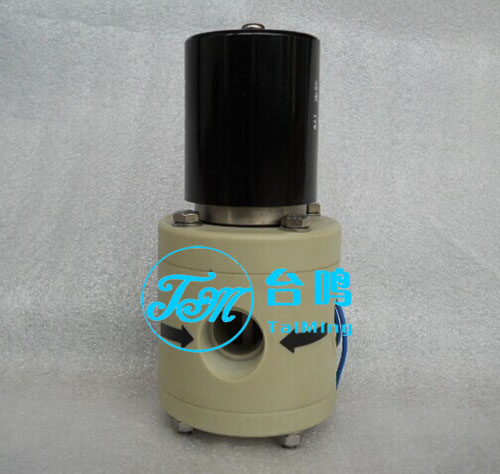

PP三通电磁阀

二位三通电磁阀工作原理:
常闭式:当电磁阀线圈通电时,接口2通向接口1,接口3关闭;
       当电磁阀线圈断电时,接口2关闭,接口1通向接口3;
常开式:当电磁阀线圈断电时,接口3通向接口1,接口2关闭;
       当电磁阀线圈通电时,接口3关闭,接口1通向接口2;
一进二出:
当电磁阀线圈通电时,出介质端(2)第一路打开,第二路(3)关闭
当电磁阀线圈断电时,出介质端第一路(2)关闭,第二路(3)打开
二进一出:
当电磁阀线圈通电时,进介质端第一路(2)打开,第二路(3)关闭
当电磁阀线圈断电时,进介质端第一路(2)关闭,第二路(3)打开
(此内阀两进口端前必需加单向阀)

聚丙烯PP二位三通电磁阀是创新技术生产,电磁阀由于启闭原理的独特性和结构设计的科学性,阀的所有部件均可根据不同的化学介质选用不同的高分子材料制造,同时由于它的先导孔和卸压孔是传统阀的几十倍大,复位弹簧设置在介质外,因此它具有不易堵塞、耐酸碱、抗腐蚀和使用寿命长等优点,PP二位三通电磁阀可适应于各种化学流体介质,是化工流体自动化生产设备的配套产品。
聚丙烯(PP)二位三通电磁阀具有优良的耐腐蚀性能,在80℃下能耐除氧化性外的一般无机酸、碱、盐、气体、水等的腐蚀。



PP三通电磁阀外形尺寸:

序号

规格

孔径流量
(mm)

连接形式

一进两出

两进一出

公称压力
(㎏/C㎡)

电源

1

DN2、3

2、3

M8×1,G1/8,G1/4〞

Φ50×130

Φ50×120

0~6

AC220V
DC24V

2

DN4

4

M8×1,G1/8,G1/4〞

Φ50×130

Φ50×120

3

DN5、6

5、6

G1/4〞~ G3/8

Φ50×130

Φ50×120

4

DN8、10

8、10

G1/4〞~ G3/8

Φ55×165

Φ55×135

5

DN15

15

G1/2〞

Φ65×180

Φ65×150

6

DN20

20

G3/4〞

Φ75×195

Φ75×165

7

DN25

25

G1〞

Φ95×215

Φ95×175



聚丙烯PP二位三通电磁阀技术参数:
阀体:PVC、PP、PTFE、不
口径:两通DN2~50mm;三通DN2~25mm
温度:0~80℃
压力:0~0.6Mpa
介质:酸碱、盐、腐蚀性气体或液体、水等
连接方式:螺纹、法兰、卡套
安装方式:水平、线圈向上(禁止垂直安装)
电源电压:24V、110V、220V等
线圈:普通(不防爆)、防爆(ExdIICT5)
备注:介质的洁净度,如果介质内混有尘垢,杂质等妨碍电磁阀的正常工作,阀前应装过滤阀及过滤器(滤网≥60目)。

相关产品四氟二位三通电磁阀 不锈钢二位三通电磁阀
