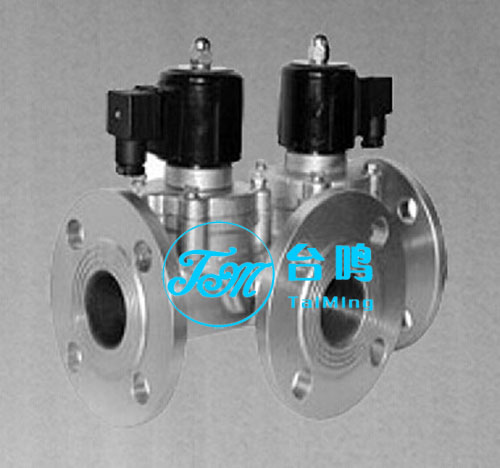

法兰二位三通电磁阀
               不锈钢单线圈二位三通电磁阀工作原理

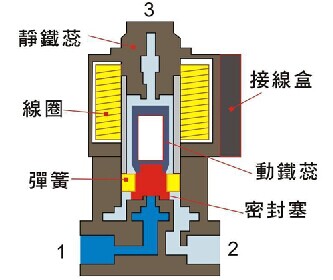

不锈钢二位三通电磁阀工作原理:
一进一出:常闭式(TM2/3)--当电磁阀线圈通电时,接口2通向接口1,1与3关闭;
                         当电磁阀线圈断电时,接口2与接口1关闭,1通向3;
          常开式(TM2/3K)-当电磁阀线圈断电时,接口3与接口1关闭,1通向2;
                         当电磁阀线圈通电时,接口3通向接口1,1与2关闭;
一进二出:(TM2/31) 当电磁阀线圈通电时,出介质端(2)第一路打开,第二路(3)关闭;
                   当电磁阀线圈断电时,出介质端第一路(2)关闭,第二路(3)打开;
二进一出:(TM2/32) 当电磁阀线圈通电时,进介质端第一路(2)打开,第二路(3)关闭;
                   当电磁阀线圈断电时,进介质端第一路(2)关闭,第二路(3)打开;
二位三通电磁阀技术参数:
通径规格:DN15~800mm法兰、DN1~50mm丝口
公称压力:-0.1Mpa~0.1Mpa、0.1~50Mpa、0~1.0Mpa
阀体材质:不锈钢、PVC、PP、四氟乙烯
使用温度:-196度至80度、0至500度
环境温度:-40~80度
流体介质:水、气、油及各种腐蚀性液体或气体
控制方式:一进一出、一进两出、两进一出
电源电压:DC12、DC24、AC110、AC220
接线方式:引线式
连接方式:内螺纹、外螺纹、法兰、焊接、卡套
介质粘度:小于50Cst(大于时需定制)
特殊功能:带手动、防水、防爆(ExdIICT5)
工作范围:给水排水、化工管道、冶金、石油化工、电力设备、纺织、包装设备、船舶工业、滤油机设备、清洗设备、干燥设备、锅炉、灌装计量等
性能特点:通用性广、灵敏性高、严密性强、寿命性长
注解:1、流体中若含有杂质,电磁阀进端必须安装过滤阀(30——80目/寸),且无凝固及结晶现象。
      2、电磁阀安装方式无限制(S-水平安装、C-垂直安装)

相关产品高压二位三通电磁阀 单线圈二位三通电磁阀
