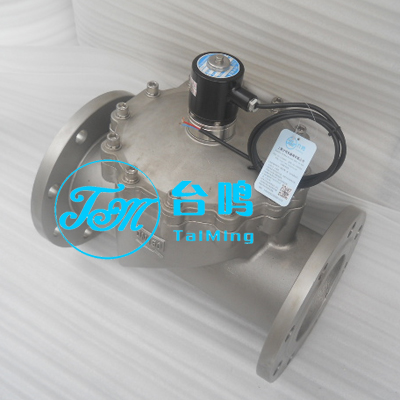

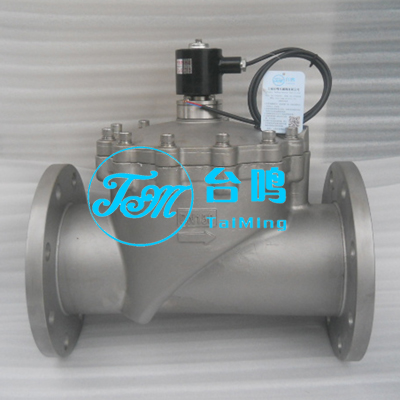

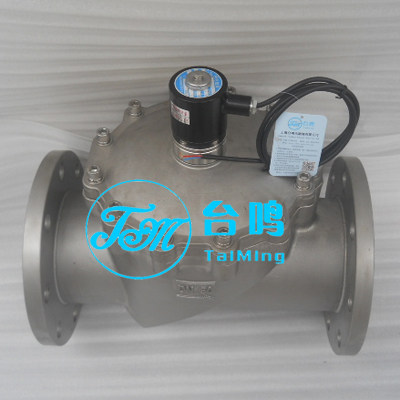

不锈钢法兰防爆电磁阀
连接方式:法兰式、焊接式、卡套式、活接式、螺纹等
控制方式:常开(通电关闭)、常闭(通电打开)
结构形式:分布直动活塞式、先导活塞式
防护性能:防尘、防水、防爆
防爆等级:ExdIICT5/IP65/CT6/IP67
电源电压:DC12~24V;AC220~380V
接线方式:接线座式;引线式;插头式
阀体材质:碳钢、不锈钢304、316、316L
通径范围:DN15~DN1000mm
适用介质:水、气、油、燃气、腐蚀性介质等
温度范围:-196℃、-40℃、0~+80℃、+200℃
压力范围:0.6mpa、1.6mpa、2.5MPa~42MPa

【台鸣阀业】不锈钢法兰防爆电磁阀可替代进口产品,中德合作,德国技术,采用独特工艺,质量有保障,防爆等级高(ExdIICT5/T6)防爆更安全可靠,可放心使用。



不锈钢法兰防爆电磁阀产品用途
不锈钢法兰防爆电磁阀用于液体和气体管路的开关控制,是两位DO控制。一般用于管道的控制,台鸣牌不锈钢法兰防爆电磁阀常见于DN15及以上管道,往下就很少了。
(1)开关形式:防爆电磁阀通过线圈驱动,只能开或关 ,开关时动作时间短。
(2)适用工艺:防爆电磁阀适合一些特殊地工艺要求,比如液体或气体的通断、流体介质特殊控制等,台鸣牌不锈钢法兰防爆电磁阀广泛应用于化工、石化、石油、造纸、采矿、电力、燃气、给水排水、机械设备配套、电子工业等领域,“中华品质,寰球共享”



不锈钢法兰防爆电磁阀产品特点
1、分布直动活塞式、先导活塞式
2、空军、海军配套产品
3、活塞结构、经久耐磨
4、动作响应迅速,高频率
5、工作压力范围广:0.6Mpa、1.6Mpa、2.5Mpa、4.0Mpa~42Mpa
6、德国工艺,出口系列,品质可靠



不锈钢法兰防爆电磁阀外形尺寸:不锈钢法兰防爆电磁阀尺寸图

公称通径 内螺纹 法兰(单位mm)
G螺纹 L 重量KG  L H D n-d 重量KG
DN15 G1/2 70 150 2.3 100 150 φ95 φ65 4-φ14 3.5
DN20 G3/4 85 160 2.5 110 155 φ105 φ75 4-φ14 4
DN25 G1 95 165 2.8 125 165 φ115 φ85 4-φ14 5
DN32 G1-1/4 115 180 3.5 140 170 φ135 φ100 4-φ18 6.3
DN40 G1-1/2 130 190 4.3 150 180 φ145 φ110 4-φ18 7.5
DN50 G2 145 205 4.5 165 185 φ160 φ125 4-φ18 9
DN65 200 250 φ180 φ145 4-φ18 16
DN80 240 270 φ190 φ160 8-φ18 21
DN100 280 305 φ215 φ180 8-φ18 31
DN125 310 305 φ145 φ210 8-φ18 41
DN150 460 360 φ280 φ240 8-φ23 56
DN200 600 450 φ335 φ295 12-φ23 91
DN250 650 φ405 φ355 12-φ26
DN300 750 φ460 φ410 12-φ26
DN350 850 φ520 φ470 16-φ26
DN400 950 φ580 φ525 16-φ30
DN500 1150 φ715 φ650 20-φ33

不锈钢法兰防爆电磁阀特殊说明:
在安装电磁阀前,管道必须清洗干净,否则将影响电磁阀使用寿命。
介质含有杂质,阀前必须装过滤器(滤网≥80目/cm2);且无疑固或晶体现象。
型号表示:-F:防爆、-K:常开;-X:信号;-S:手动。
相关电磁阀:DN50不锈钢法兰防爆电磁阀、DN25不锈钢法兰防爆电磁阀
